產品名稱：VLBTV2-CT組合型自調控伴熱電纜
產品型號：VLBTV2-CT組合型自調控電伴熱長線
產品價格：電議
商標品牌：美國瑞侃（Raychem）
產品認證：EX BASEEFA FM SA PTB DNV
主要用途：普通區，危險區或腐蝕區電伴熱保溫
詳細說明：
一、概述

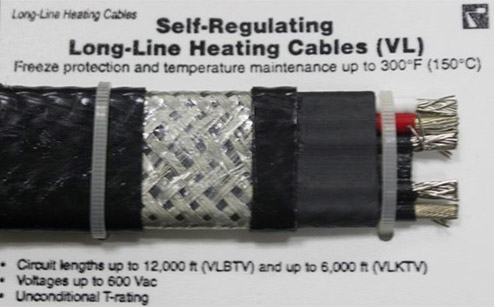

瑞侃VLBTV2-CT型自控電伴熱長線專用于長輸管線的防凍和保溫。最高維持溫度為65 ℃。單一電源線路長度可達3, 660m(雙向供電可達7, 320m )。伴熱線適用于普通區，危險區或腐蝕區。每一VLBTV2-CT伴熱長線線路實際上是由三段等長的單相伴熱線串聯組成。并需由三相電源供電。安裝時需采用接線系統(VBK-SYSTEM)配套使用。此系統包括：
1、配電盤
2、一個接線盒
3、二個換相盒
4、一個尾端接線盒
5、另有二通接線盒(VBK-S,SPLICE KIT)供接線和維修用

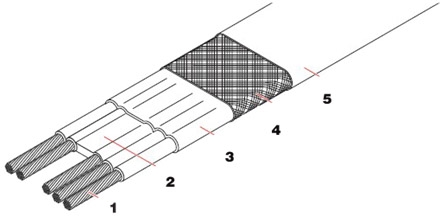

二、結構
1、鍍鎳銅導線 (零線為1.2mm2) (其它導線為4. 8mm2)
2、BTV型自控電熱線
3、聚烯烴絕緣內套
4、鍍錫銅絲編織屏蔽 (相等于4. 8mm2導線)
5、氟塑料絕緣防腐外套
三、性能參數
1、標準顏色:黑色
2、溫度范圍:最高維持溫度65 ℃；最高暴露溫度85℃
3、電壓等級:380至600Vac, 3相，4芯

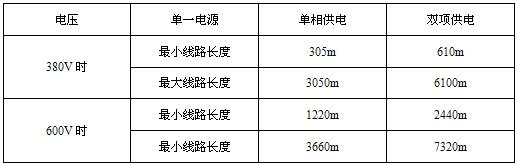

4、線路長度（如下圖）
5、熱線尺寸:厚8. 6mm×寬28.7mm
6、撓曲半徑:在20℃時，為60mm
7、最低安裝溫度:-30℃
四、工作曲線圖

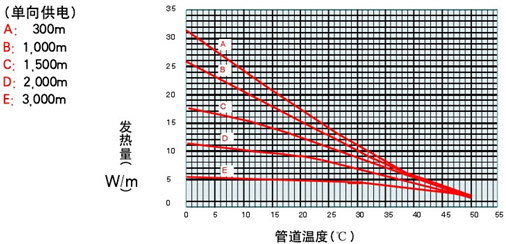

1、電源380Vac,3相，4芯伴熱線曲線圖

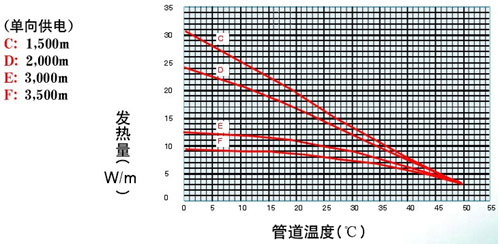

2、電源600Vac， 3相，4芯伴熱線曲線圖
